SS880X
概述

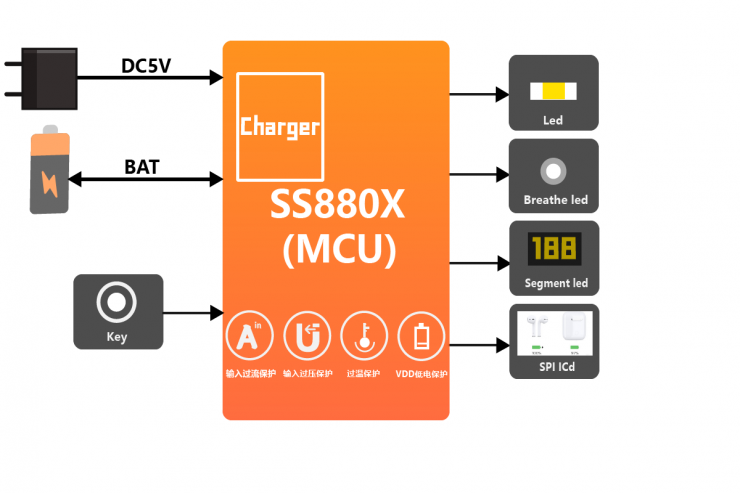

SS880X是一款集成了丰富电源管理功能的单片机，主要应用于需要充电的便携式个人小电器，如蓝牙耳机充电盒、LED灯组、手持式雾化器、EC、香薰机、香薰灯、电子玩具等等。
特性
- 8-bit增强型MCU，12KB OTP，192B RAM
- 电池或5V适配器供电
- VIN引脚支持最高14V耐压（高压版本支持最高28V耐压）
- 集成输入过压、输入过流、VDD低电、系统过温等异常保护机制
- 超低功耗，休眠模式功耗低至3uA，待机模式功耗低至30uA
- 内建线性充电管理单元，充电电压和充电电流档位精细可调
- 集成12位 8通道差分ADC，2个通道支持36倍增益，可用于电流、微电压等测量场景
- 可同时输出6路PWM，其中4路支持占空比的高精度调节、支持多路绑定在一起输出以提高驱动能力、支持死区（Dead Zone）控制、支持硬件PWM保护
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS880X Brief Datasheet | 2023-10-31 | 2.27 MB | |
| SS880X Brief Datasheet(EN) | 2023-10-31 | 2.2 MB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
| Changelog.txt | 2024-01-18 | 9.18 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS8801S08RC | SOP8 | 4.9x3.9x1.45mm |
| SS8808Q10R6 | QFN16 | 3.0x3.0x0.75mm |
| SS8808Q10RC | QFN16 | 3.0x3.0x0.75mm |
| SS8809Q10R6 | QFN16 | 3.0x3.0x0.75mm |
| SS8809Q10RC | QFN16 | 3.0x3.0x0.75mm |
| SS8809S10R6 | SOP16 | 9.9x3.9x1.5mm |
| SS8809S10RC | SOP16 | 9.9x3.9x1.5mm |
| SS880AP18RC | SSOP24 | 8.65x3.9x1.45mm |
| SS880AHP18RC | SSOP24 | 8.65x3.9x1.45mm |
